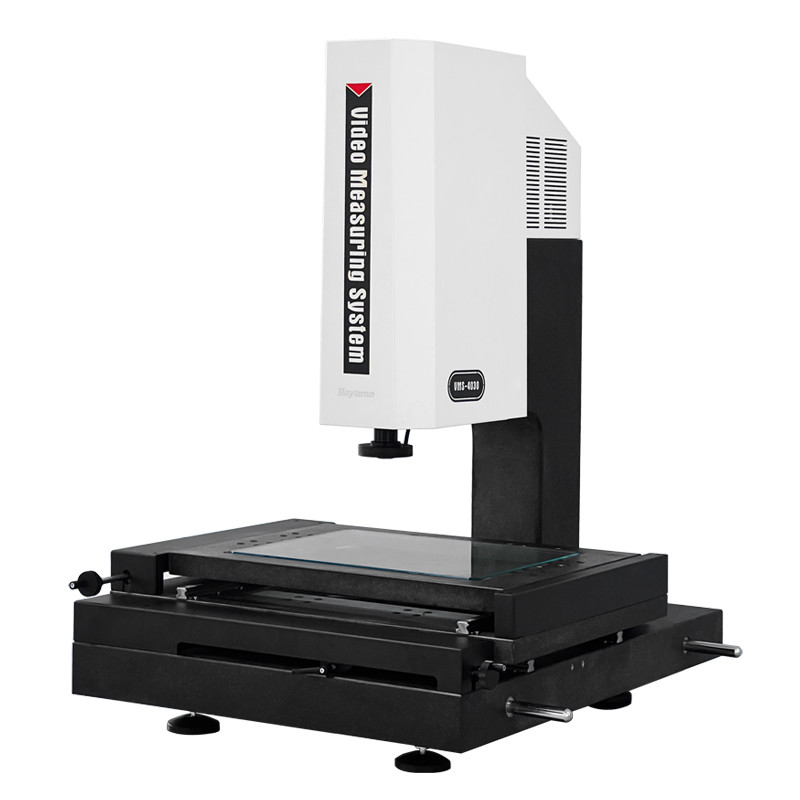

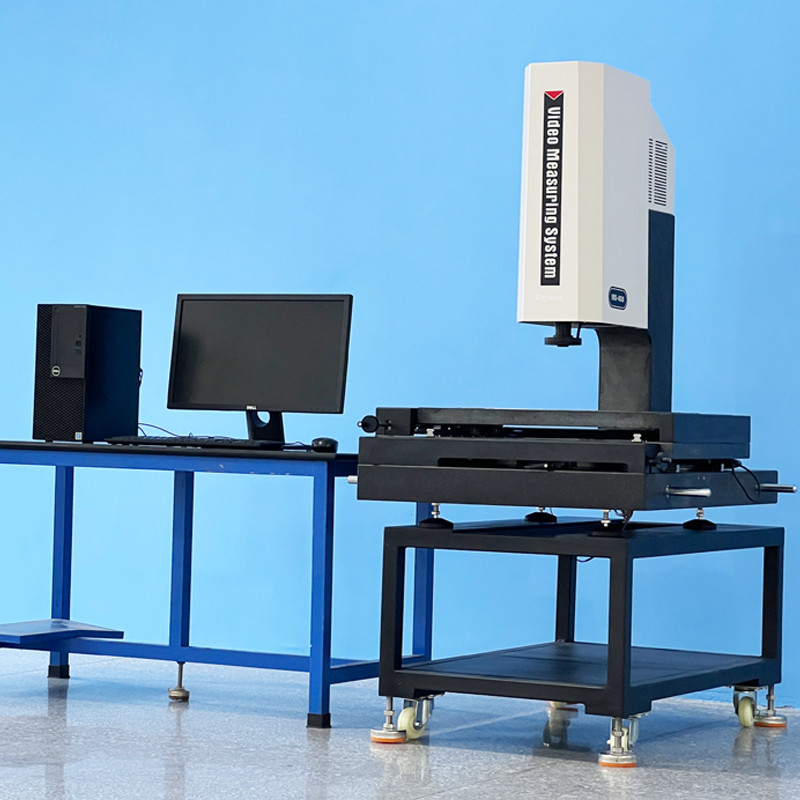

High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine

    Buy cheap High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine from wholesalers

    Buy cheap High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine from wholesalers
    • Buy cheap High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine from wholesalers
    • Buy cheap High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine from wholesalers
    • Buy cheap High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine from wholesalers
    • Buy cheap High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine from wholesalers
    • Buy cheap High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine from wholesalers

    High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine

    Ask Lasest Price
    Brand Name : Hoyamo
    Model Number : VMS-4030C
    Certification : CE/ ROHS
    Price : Can be discussed
    Payment Terms : L/C, T/T
    Supply Ability : 100 Sets/Month
    Delivery Time : 30 work days
    • Product Details
    • Company Profile

    High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine

    Semi-auto Video Measuring System VMS-4030C

    High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine



    Product Characteristic:


    ● Adopt granite stone base and column to ensure the stability and precision of the machine;

    ● Adopt toothless polished rod and fast-moving locking device to ensure that the return error of the table is within 2um;

    ● Adopt high-precision instrument optical ruler and precision worktable to ensure the accuracy of the machine is within ≤3.0+L/200um;

    ● Adopt zoom lens and high-resolution color digital camera to ensure clear picture quality without distortion;

    ● Using the program-controlled surface 4-ring 8-area LED cold illumination and Contour LED Parallel Illumination as well as a built-in intelligent light adjustment module, the area brightness of the light in the 4-ring 8-area can be freely controlled;

    ● iMeasuring Vision measurement software improves quality control to a new level;

    ● Optional contact probe and three-dimensional measurement software can be used to upgrade the machine to a contact three-dimensional measuring machine.

    ● It can be upgraded to install an autofocus function module to achieve accurate semi-automatic measurement.​


    Technical Specifications:


    CommodityManual Video Measuring System VMS Series
    ModelVMS-4030
    Marble Workbench(605*450)mm
    Glass Workbench(456*348)mm
    X/Y axis Travel(400*300)mm
    Z axis travelHigh-precision linear guide, effective travel 200mm
    X/Y/Z aixs resolution0.5um
    Pedestal and UprightsHigh Precision Granite
    Measurement Accuracy*XY axis: ≤3.0+L/200(um);Zais:≤5+L/200(um)
    Repart Accuracy2um
    Illumination System(Software Adjustment)Surface 4 rings and 8 zones infinitely adjustable LED cold Illumination
    Contour LED Parallel Illumination
    Optional Coaxial Light
    Digital Camera1/3"/1.3Mpixel High Resolution Digital Camera
    Zoom Lens6.5X High-Resolution Zoom lens;
    Optical Magnification: 0.7X~4.5X times; Video Magnification: 26X~172X(21.5” Monitor)
    Measuring SoftwareiMeasuring
    Operation SystemSupport WIN 10/11-32/64 Operating System
    LanguageEnglish, Simplified Chinese, Traditional Chinese, Optional other language versions
    Working EnvironmentTemperature 20℃±2℃, temperature change <1℃/Hr; Humidity 30%~80%RH; Vibration <0.02g's, ≤15Hz.
    Power SupplyAC220V/50Hz; 110V/60Hz
    Dimension(WxDxH)(908*776*1070)mm
    Net Weight283Kg

    Product Configuration Model Description (Example with VMS-4030)


    Product CategoryManual Video Measuring SystemSemi-auto Video Measuring System
    Sensor Configuration2D2.5D3D2.5D3D
    Commodity

    2D

    Video Measuring System

    2.5D

    Video Measuring System

    3D

    Contact & Video Measuring System

    2.5D

    SemiautomaticVideo Measuring System

    3D

    Semiautomatic Contact & Video Measuring System

    ModelVMS-4030VMS-4030AVMS-4030BVMS-4030CVMS-4030D
    Type------ABCD
    SignificanceOptical Zoom-lens SensorOptical Zoom-lens Sensor

    Zoom-lens Sensor and

    Contact Probe Sensor

    Zoom-lens Sensor and Z- axis Autofocus FunctionZoom-lens Sensor, Contact Probe Sensor and Autofocus Function
    Z-axis Auto-focusWithoutWithoutWithoutWithWith
    Contact ProbeWithoutWithoutWithWithoutWith
    SoftwareiMeasuring2.0iMeasuring2.1iMeasuring3.1iMeasuring2.2iMeasuring3.1
    OperationManualManualManualSemi-autoSemi-auto

    Model and Specification of Manual Video Measuring System:


    ModelCode#ModelCode#ModelCode#ModelCode#
    VMS-2015525-020EVMS-2515525-020FVMS-3020525-020GVMS-4030525-020H
    VMS-2015A525-120EVMS-2515A525-120FVMS-3020A525-120GVMS-4030A525-120H
    VMS-2015B525-220EVMS-2515B525-220FVMS-3020B525-220GVMS-4030B525-220H
    VMS-2015C525-320EVMS-2515C525-320FVMS-3020C525-320GVMS-4030C525-320H
    VMS-2015D525-420EVMS-2515D525-420FVMS-3020D525-420GVMS-4030D525-420H

    High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine

    High Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring MachineHigh Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring MachineHigh Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring MachineHigh Precision Semi Automatic Video Measuring System Auto Focus Vision Measuring Machine


    The Measuring Space of VMS Series of Vision Measuring System:


    Travel mmModelCode#X Axis Travel mmY Axis Travel mmZ Axis Standard TravelmmZ-axis Maximum Customized Travel mm
    100x100x100VMS-1010525-020C100100100------
    150x100x100VMS-1510525-020D150100100------
    200x150x200VMS-2015525-020E200150200300
    250x150x200VMS-2515525-020G250150200300
    300x200x200VMS-3020525-020G300200200400
    400x300x200VMS-4030525-020H400300200400
    500x400x200VMS-5040525-020J500400200400
    600x500x200VMS-6050525-020K600500200400

    Structural Drawings:
